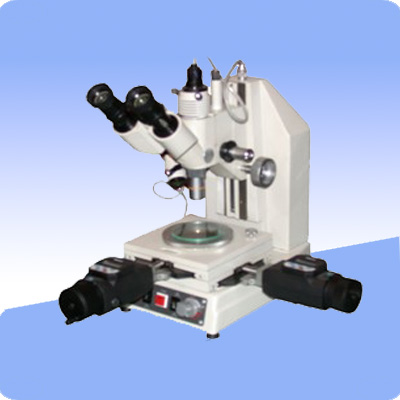

小型、多用途的數字式WM-207JA測量顯微鏡，結構緊湊、成像清晰、精度高，可作二維坐標的精密測量，及Z向的輔助測量。儀器帶有可調光的落射、透射和輔助照明裝置及多種濾色鏡，給各種復雜形狀的測量工作帶來很大方便。特別適用于電子行業,機械精加工。用來測量電子線路的寬度和精細小工件的幾何尺寸，以及其它精密零件測。廣泛地適用于計量室，生產作業線以及科學研究等部門。
咨詢熱線：021-31576786 / 021-31576785
服務承諾：一年保修，終身維護
|
物 鏡 PL |
分劃目鏡WBF |
工作距離mm |
視場直徑mm |
總放大倍率 |
||
|
放大倍率 / 數值孔徑 |
焦距 mm |
放大倍率 |
焦距 |
|||
|
4×/ 0.1 |
28.8 |
10× |
25 mm |
17.5 |
Φ 4. |
40× |
|
10×/ 0.25 |
15.4 |
11.6 |
Φ 1 |
100× |
||
|
40×/ 0.65 |
4.4 |
0.66 |
Φ 0.45 |
400× |
||
二、其他技術參數
1
測量工作臺
150 × 150 mm；測量范圍：X - Y：50 × 50 mm
2
旋轉平臺
任意360° ；游標格值：5′；玻璃平臺Φ72 mm
3
讀數系統
日本三豐數顯測微手輪；分辨率：0.001 mm；公英制轉換
4
測量精度
儀器示值誤差 ±（1 + L /25）μm L = 被測件長度
5
鏡筒
雙目鏡筒：傾角45° 瞳距屈光度可調；升降范圍：粗動：90 mm 微調：2 mm
6
照明系統
透射、反射和輔助照明12W/8V；獨立調光 帶濾光片
7
選配件
Z向輔助測量：0.001 mm / 2 mm
儀器示值誤差：包括測量誤差和儀器系統誤差 環境溫度變化：20 oC ± 3 oC
