目鏡

10X平場大視野目鏡，視場數Ф22mm

物鏡

(無限遠長工作距離平場消色差物鏡)

放大倍率

數值孔徑

工作距離mm

5X

0.12

26.1

LMPlan10X

0.25

20.2

LMPlan20X

0.35

6.0

50X

0.70

3.68

80X

0.80

1.25

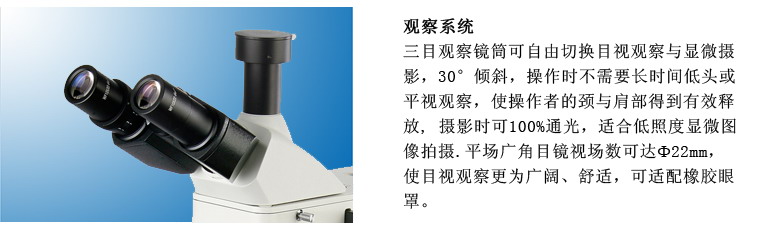

目鏡筒

30°傾斜，雙目瞳距調節范圍：53~75mm

調焦機構

粗微動同軸調焦, 微動格值:0.8μm,粗動松緊可調,帶鎖緊和限位裝置

轉換器

五孔轉換器

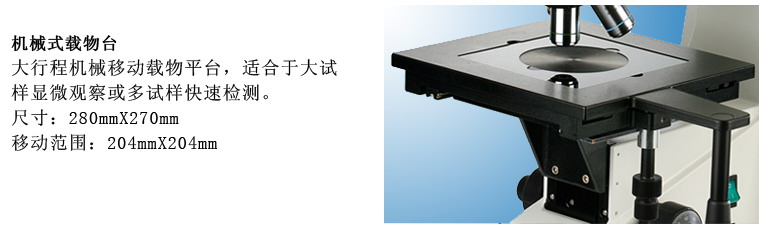

載物臺

機械式，尺寸：280mmX270mm，移動范圍：橫向（X）204mm，縱向（Y）204mm

偏光裝置

起偏振器，可360度旋轉，可推拉切換

檢偏振器，可推拉切換

照明系統

落射照明：12V50W鹵素?zé)?，亮度可調；透射照明：大功率LED

DIC觀察系統

適用于LMPlan10X/LMPlan20X DIC物鏡

防霉

光路防霉系統

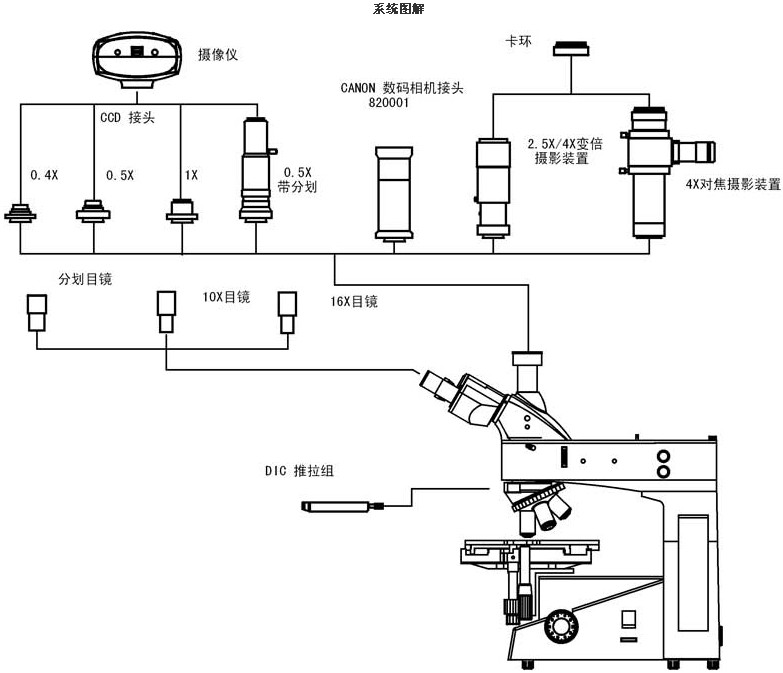

系統組成

電腦型(WMJ-9835DIC-C)

1.金相顯微鏡 2.適配鏡 3.攝像器(CCD) 4.計算機（選購）

數碼型(WMJ-9835DIC-D)

1.金相顯微鏡 2.適配鏡 3.數碼相機（選購）

名稱

類別/技術參數

目鏡

分劃 10X(Φ22mm),格值0.1mm/格

物鏡

放大倍率

數值孔徑

工作距離

40X

0.60

3.98

60X

0.75

1.22

100X（干式）

0.85

0.40

載物臺

機械式, 尺寸250mmX230mm, 移動范圍:154mmX154mm

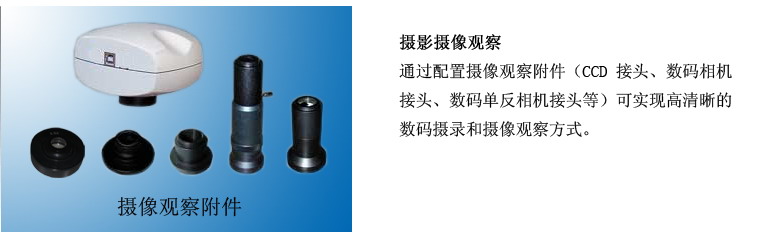

CCD接頭

0.4X

0.5X

1X

0.5X帶分劃尺,格值0.1mm/格

攝像儀

DV-1(USB和Video輸出)

DV-130 / 300 / 500 /1000(USB輸出)

DV-380 / 520 (帶Video輸出)

數碼相機接頭

CANON(EF)  NIKON( F)

分析軟件

金相圖像測量分析軟件

金相組織圖譜評級分析軟件
